シリコンナイトライドセラミックUクランプブロック - 中央のマウントホールを持つ高温構造部品

窒化ケイ素セラミックU字クランプブロック - 高温構造部品、中央取り付け穴付き

製品概要

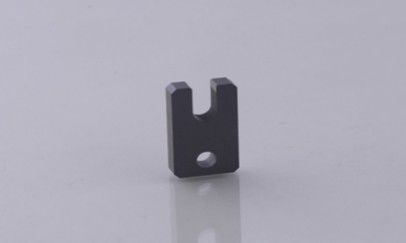

これは、ガス圧焼結技術を用いて製造された高性能窒化ケイ素セラミックU字クランプブロックです。製品は、特徴的な深い黒色の外観を持ち、滑らかで緻密な精密研磨された表面が特徴です。独自のU字型設計と、上部の対称的な突起、基部の中心にある円形貫通穴を組み合わせることで、多機能な構造統合を実現しています。この設計により、高温で過酷な環境下での容易な設置と構造的安定性の両方を保証します。

主な用途

• 高温設備：熱処理炉のサポート、焼結治具サポートブロック
• 流体制御システム：高温パイプライン固定クランプ、ポンプおよびバルブ接続ブラケット
• 精密機械：自動化設備ガイドレールクランプ、ロボットアームコネクタ
• 電子機器および半導体：真空チャンバー内部サポート、ウェーハ搬送位置決めブロック
• 研究および実験セットアップ：特殊材料試験治具、高温測定器ブラケット

製品の利点

→ 極度の耐熱性：1200℃で構造的安定性を維持
→ 超高機械強度：曲げ強度 ≥650 MPa、圧縮強度 ≥2200 MPa
→ 優れた耐食性：ほとんどの酸、アルカリ、有機溶剤に耐える
→ 優れた耐摩耗性：ビッカース硬度 ≥1450、金属材料をはるかに超える耐用年数
→ 低熱膨張係数：3.2×10⁻⁶/°C、高温での寸法安定性を確保

技術仕様

製造プロセス

粉末配合 → スプレー乾燥 → 双方向プレス成形 → 静水圧プレス → ガス圧焼結 → CNC精密機械加工 → 穴研削 → 表面研磨 → 品質検査 → クリーニングと梱包

使用ガイドライン

1. 均等な力配分を確保するために、専門の設置治具を使用してください

2. 推奨ファスナー締め付けトルク ≤30 N·m、高温合金ボルトを使用

3. U字溝と相手部品間の推奨クリアランス：0.1〜0.3 mm

4. 貫通穴の内壁の摩耗を定期的に検査してください（6ヶ月ごとを推奨）

5. 腐食性環境で使用した後は、脱イオン水で洗浄し、乾燥させて保管してください

サービスコミットメント

• 18ヶ月の製品品質保証
• 無料の技術相談および選定サービス
• 小ロット試作注文のサポート（最小注文数量：10個）
• 第三者機関による材料試験レポートの提供
• 緊急注文に対応した迅速な生産サービス（7営業日）

よくある質問

Q: 製品の最大動作温度は？
A: 最大温度は、酸化雰囲気で1200℃、不活性ガス中で最大1350℃です。

Q: 貫通穴のサイズはカスタマイズできますか？
A: Φ2mmからΦ25mmまでのカスタム貫通穴サイズをサポートしており、精度は±0.01mmまでです。

Q: 振動環境での性能は？
A: 窒化ケイ素セラミックの高い減衰特性により、金属よりも優れた振動減衰性を持ち、振動環境に特に適しています。

Q: テスト用のサンプルを提供していますか？
A: テストおよび検証用の標準サンプル（最大2個）をご利用いただけます。

設計の特徴:
このU字クランプブロックは、人間工学に基づいた設計を採用しており、対称的な上部の突起はロボットハンドリングを容易にし、下部の貫通穴は応力集中を防ぐための面取りが施されています。内部のU字溝は、相手部品との摩擦摩耗を低減するために特別な研磨が施されています。製品は、高温環境での変形やひび割れを防ぐために厳格な熱処理プロセスを経ており、従来の金属クランプと比較して3〜5倍の長寿命を提供します。
