半導体製造におけるウェーファー転送メカニズムのためのシリコンナイトライドセラミック丸型長方形ブロックガイド袖

半導体製造におけるウェーハ搬送機構用窒化ケイ素セラミック丸角長方形ブロックガイドスリーブ

製品概要

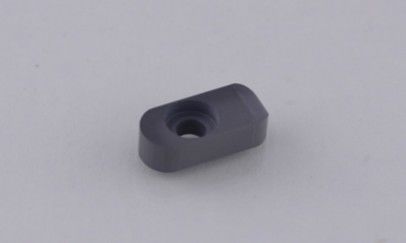

本製品は、ガス圧焼結技術を用いて製造された窒化ケイ素セラミック丸角長方形ブロックです。均一なダークグレーの外観を持ち、精密研磨により鏡面のような表面仕上げが施されています。人間工学に基づいた丸角長方形のデザインを採用し、中心には高精度な円形貫通穴が貫通しており、すべてのエッジは滑らかな半径の移行を備えています。この設計は、使用中の安全性と信頼性を確保しながら、応力集中を効果的に回避し、エレガントな幾何学的美観を維持します。

主な用途

• 精密機械：自動化機器リニアガイド用耐摩耗ブッシュ、ロボットアーム用回転接続ブロック
• 流体制御システム：化学ポンプおよびバルブ用耐食性コネクタ、高純度パイプライン接続
• 半導体製造：ウェーハ搬送機構用ガイドスリーブ、真空装置用絶縁接続ポスト
• 電力：高電圧スイッチ用絶縁支持部品、電気機器用放熱固定ブロック
• 測定器：精密測定プラットフォーム用位置決めブロック、光学機器用調整シム

製品の利点

→ 優れた耐摩耗性：摩耗係数 <5×10⁻⁸ mm³/N·m、耐用年数は金属材料の10倍以上 → 優れた機械的強度：圧縮強度 ≥2200 MPa、曲げ強度 ≥650 MPa
→ 優れた耐食性：強酸、アルカリ、有機溶剤に耐性
→ 優れた絶縁特性：体積抵抗率 >10¹⁵ Ω·cm、誘電強度 ≥20 kV/mm
→ 低熱膨張係数：3.2×10⁻⁶/°C、高温環境での寸法安定性を確保
技術仕様

性能指標

高純度粉末配合 → 均一バインダー混合 → 双方向金型プレス → 冷間静水圧プレス強化 → ガス圧焼結 → 粗研削 → コーナー精密研削 → 貫通穴ホーニング → 鏡面研磨 → レーザー検査

使用ガイドライン

組み立て時には専門の取り付け工具を使用し、直接ハンマーで叩かないでください

1. 推奨される嵌め合いクリアランス：0.02-0.05 mm

2. 腐食性媒体で使用した後は、速やかに清掃し乾燥させてください

3. 貫通穴内壁の摩耗を定期的に検査し、2000時間の運転ごとに推奨

4. フッ化水素酸や熱リン酸などの特定の化学物質との接触を避けてください

5. サービスコミットメント

• 24ヶ月の製品品質保証

• 無料の技術選定と設置ガイダンス
• 小ロット試用注文のサポート（最小注文数量：20個）
• 材料試験レポートと使用証明書の提供
• 専任の顧客ファイルの作成と生涯にわたる技術相談
よくある質問

Q: 丸角デザインの特別な利点は何ですか？

A: 丸角デザインは、応力を効果的に分散し、鋭いエッジでの集中を回避し、耐衝撃性を高めます
Q: 寸法精度はどのように保証されていますか？

A: CNC精密加工を使用し、寸法公差は±0.008 mm、コーナー半径精度は±0.05 mmに達します
Q: 高温高圧環境に適していますか？

A: 特に高温高圧条件下に適しており、800°Cおよび10 MPaで安定した性能を維持します
Q: 特殊サイズのカスタマイズはサポートされていますか？

A: カスタム非標準サイズをサポート、最大加工可能サイズ150×100×50 mm、貫通穴径3-40 mm
製品の特徴:

本製品は、独自の丸角補強設計を採用し、有限要素解析によって最適化され、耐衝撃性を40％向上させています。中央の貫通穴は、鏡面レベルの内壁の滑らかさを確保するために特別なホーニング技術を使用し、流体抵抗を効果的に低減します。材料は、0.5〜1.0 μmの範囲内に粒度を制御する特別な熱処理プロセスを受け、高い硬度と優れた靭性を組み合わせ、過酷な作業条件下で従来の材料よりも5倍以上の耐用年数を実現しています。
