製品詳細
起源の場所: 中国製、浙江省、金華省
ブランド名: Dayoo
支払いと送料の条件
最小注文数量: 交渉する
価格: Negotiate
パッケージの詳細: カートン
受渡し時間: 交渉可能
支払条件: 交渉可能
粗さ: |
0.1um |
曲げ強度: |
850〜900 MPa |
色: |
グレー |
タイプ: |
セラミック部品 |
ロゴ: |
レーザー彫刻 |
曲げ強度: |
>750 MPa |
形: |
顧客 |
誘電率: |
9 |
色: |
グレー |
ワイヤーの長さ: |
300mm |
サイズ範囲: |
0.5mm-100mm |
骨折の靭性: |
6〜7 (MPa•m1/2) |
密度: |
3.2-3.3 G/cm3 |
熱伝導率: |
25〜30 W/mK |
電圧: |
110-220V |
粗さ: |
0.1um |
曲げ強度: |
850〜900 MPa |
色: |
グレー |
タイプ: |
セラミック部品 |
ロゴ: |
レーザー彫刻 |
曲げ強度: |
>750 MPa |
形: |
顧客 |
誘電率: |
9 |
色: |
グレー |
ワイヤーの長さ: |
300mm |
サイズ範囲: |
0.5mm-100mm |
骨折の靭性: |
6〜7 (MPa•m1/2) |
密度: |
3.2-3.3 G/cm3 |
熱伝導率: |
25〜30 W/mK |
電圧: |
110-220V |

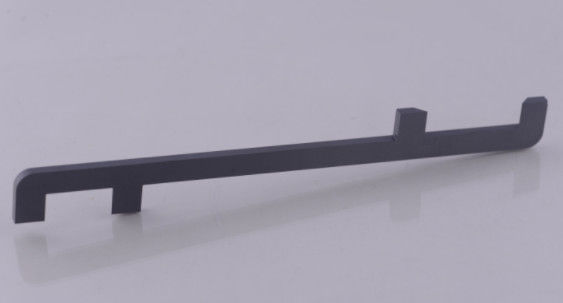

本製品は、ホットプレス焼結技術を用いて製造された窒化ケイ素セラミックIビームガイドレールで、均一なダークグレーのマットな質感と精密研磨された表面が特徴です。革新的なIビーム対称構造を採用し、細長い本体と両端および中央の垂直な長方形の突起を組み合わせ、安定した三点支持構造を形成しています。この設計により、十分な構造強度を確保しながら、精密なガイド位置決め機能を達成し、特に高精度自動化設備用途に適しています。
• 高温設備：熱処理炉搬送ガイドレール、焼結炉ベアリングトラック
• 精密機械：CNC工作機械リニアガイドレール、精密測定器ガイド部品
• 自動化設備：ロボットアーム位置決めトラック、自動生産ライン搬送ガイドレール
• 半導体製造：ウェーハ搬送ガイドレール、真空装置ガイド部品
• 特殊設備：高温スプレー設備ガイドレール、レーザー加工機ガイド機構
→ 超高構造強度：圧縮強度 ≥2400 MPa、曲げ強度 ≥720 MPa
→ 優れた耐摩耗性：ビッカース硬度 ≥1580 HV、耐摩耗寿命は合金ガイドレールの8倍
→ 優れた熱安定性：連続使用温度 -60℃～1380℃
→ 低摩擦係数：動摩擦係数 ≤0.15、追加の潤滑は不要
→ 精密な寸法安定性：熱膨張係数 3.1×10⁻⁶/℃、高温精度を保証
| 性能指標 | 技術パラメータ |
|---|---|
| 材料組成 | Si₃N₄ ≥97.2% |
| 表面処理 | 精密研削 (Ra=0.4-0.6 μm) |
| かさ密度 | 3.27 g/cm³ |
| 真直度 | ≤0.01 mm/100 mm |
| 平面度 | ≤0.008 mm |
| 使用温度 | -60℃～1380℃ |
| 熱膨張係数 | 3.1×10⁻⁶/℃ |
| 破壊靭性 | 7.8 MPa·m¹/² |
超微粉末配合 → ホットプレス成形 → 真空脱脂 → ホットプレス焼結 → 三次元粗研削 → 精密ガイドレール研削 → 端面精密加工 → 超音波洗浄 → CMM検査 → 防振梱包
設置時には精密レベルを使用して、真直度 ≤0.02 mm/m を確保してください。
推奨される嵌め合い隙間は0.03～0.08 mmで、きつい嵌め合いは避けてください。
高温環境で使用する場合は、熱膨張クリアランスを確保してください。
ガイドレール表面を定期的に清掃し、500時間ごとに摩耗を確認することをお勧めします。
衝撃荷重を避け、均等な力配分を確保してください。
• 24ヶ月の品質保証期間
• 無料の設置およびデバッグガイダンス
• カスタムサイズサービスのサポート
• オンサイト技術サポートの提供
• ライフタイムメンテナンスサービス
Q: Iビーム構造の利点は何ですか？
A: Iビーム構造は、剛性を確保しながら軽量化を実現し、三点支持設計により安定性を高めています。
Q: 製品の真直度はどのように保証されていますか？
A: 精密ガイドレール研削盤を使用することで、真直度を0.01 mm/100 mmに達することができます。
Q: 高温環境下でも寸法安定性は維持されますか？
A: 試験では、1000℃で500時間後の寸法変化率が<0.015%であることが示されています。
Q: 最大加工可能長はどれくらいですか？
A: 現在、最大加工可能なIビームガイドレールの長さは1200 mmです。
